KQET-V洁净厂房在线监测系统概述
KQET-V洁净厂房在线监测解决方案是我司经过数十年来研究凝聚核粒子计数器的中科院博士后团队自主开发的一套用于洁净环境实时监测的拳头产品。该系统以自主开发软件为上位机，配合我司自主研发生产的在线粒子计数器、浮游菌采样器，再兼容使用国内外先进的风速、压差、温湿度等传感器，实现对洁净环境多种类型数据的及时、快速、准确的采集。
系统采用标准的综合布点方案，通过RS485总线通讯方式，与各个点位的下位机进行通讯，实现对各个点位的数据的实时采集，再通过软件核心算法，参照cGMP、ISO14644等国内外标准，对数据进行实时分析、显示，完成对洁净环境的24小时不间断监测需求，大幅提高了洁净环境的监测质量和水平。
系统采用网页端形式登录，对数据进行远距离传送和集中显示，具有拓展性高、稳定性好、数据可靠等特点，已广泛应用于医药厂、电子厂、医院手术室、航空航天、精密加工、锂电池、食品行业等洁净场景。

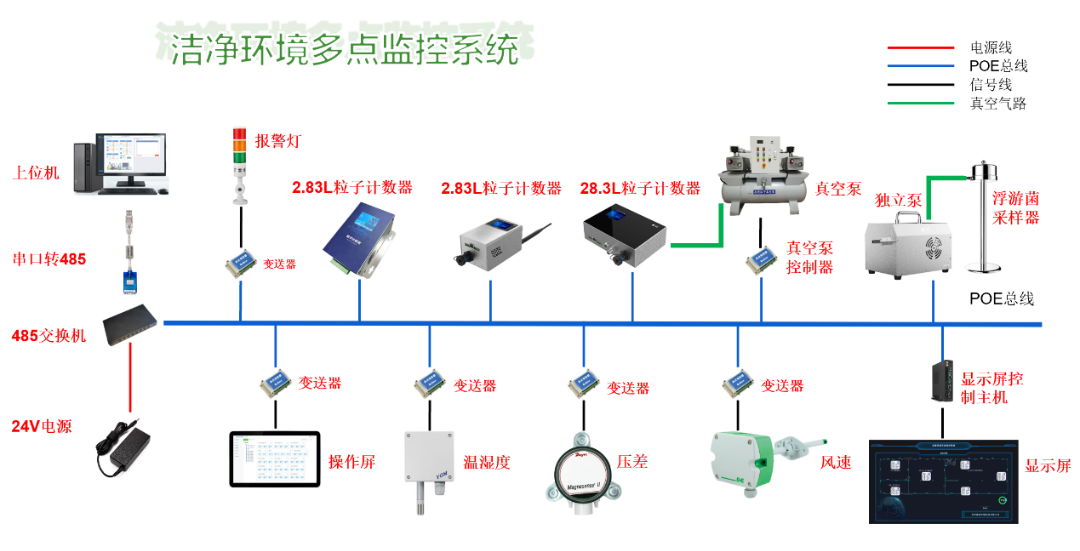

系统拓扑图：
软件功能：
本配套系统软件提供了严格的安全策略来保证项目的数据安全，确保只有经过授权的人才能做合适的事。开发人员可以自定义创建权限组，且权限的分配也由开发人员自定义设置。

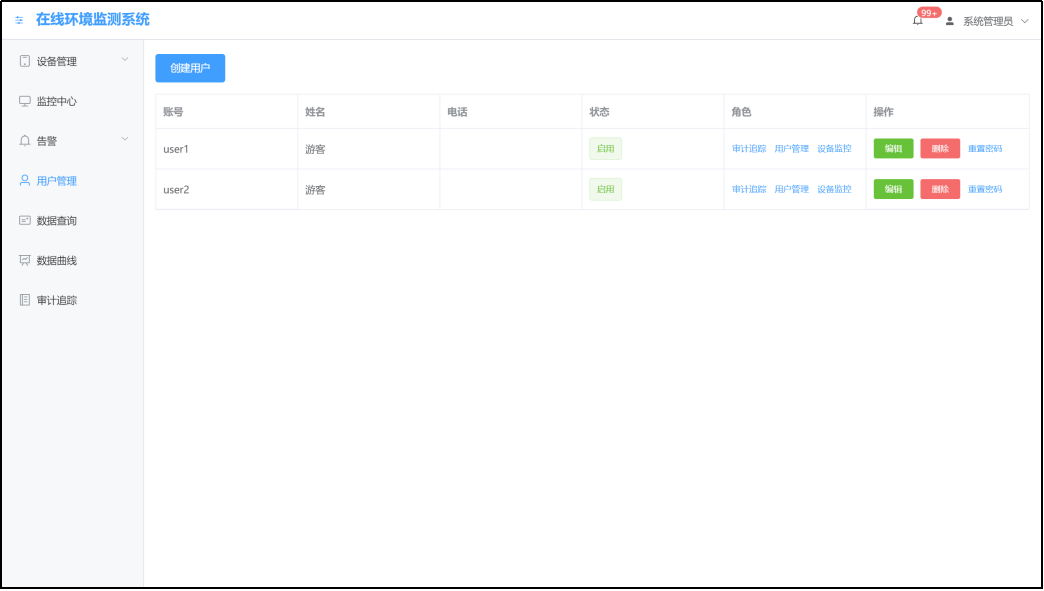

监测系统用户权限管理界面

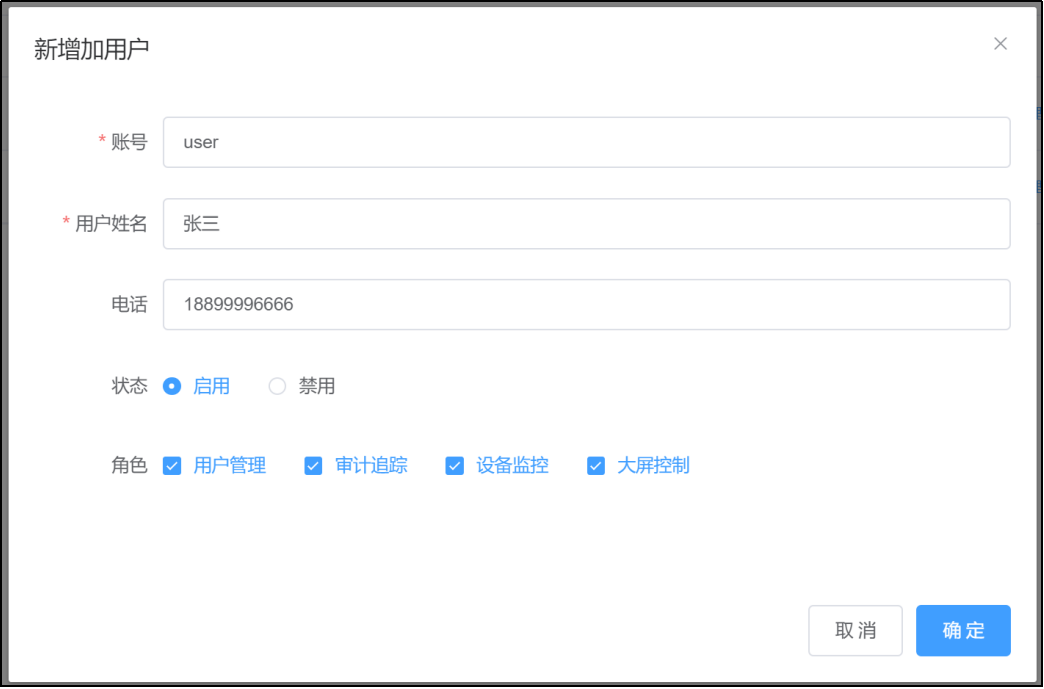

新增用户

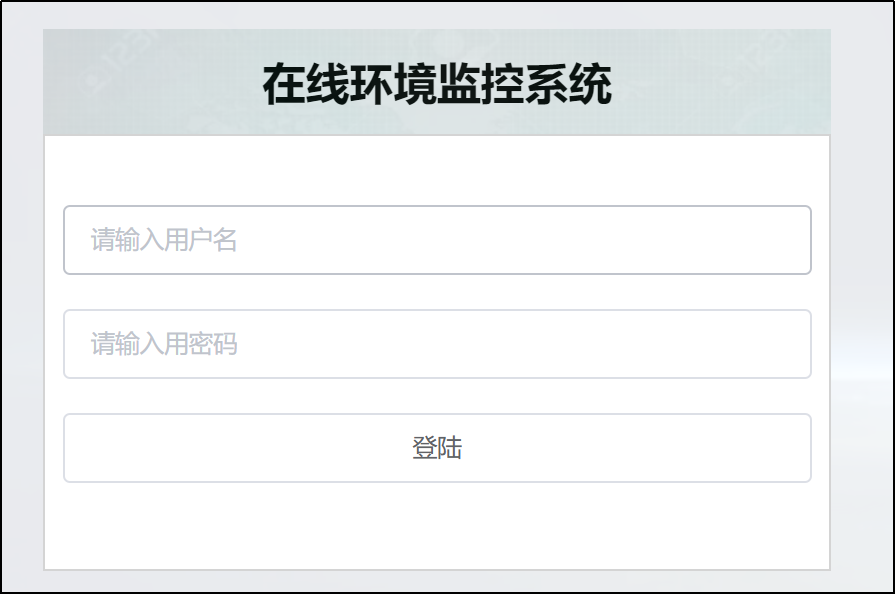

监测系统用户登录界面
审计追踪功能：如果用户可以创建，修改或删除在正常运作的监管记录，那么在这种环境中，审计追踪就显得特别重要。本软件的相关功能，可以将操作员的所有操作记录在一个日志文件中，将来会成为操作员操作记录的审计线索。记录在日志文件中的相关信息，一般包括时间、操作人员、对象名称、操作原因等系统保留的字段信息以可视的报表形式呈现出来，以便以后追溯查询。

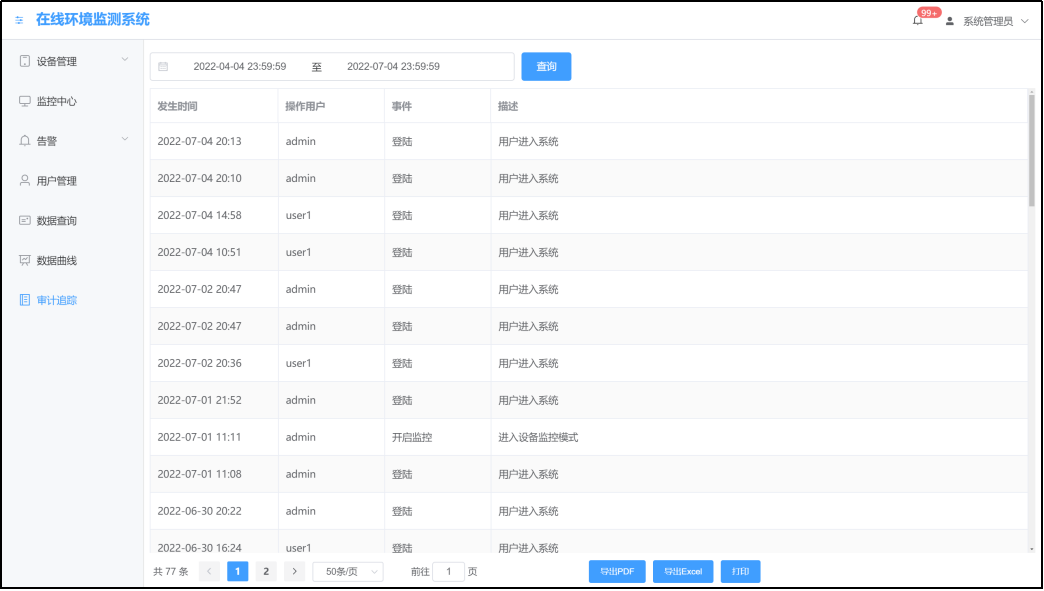

监测系统日志查询界面
该软件系统可在上位机远程操控各个点位的下位机启动、停止，对各区域点位进行洁净度等级的设定，以及各点位相关参数报警值设定，包括粒子计数预警、报警值;流量报警、预警值;当有监测点位数据超限时，现场报警灯将报警并蜂鸣，提醒现场工作人员及时确认排查报警点位，需有专人对生产环境以及系统处理后，方可消除报警恢复生产。

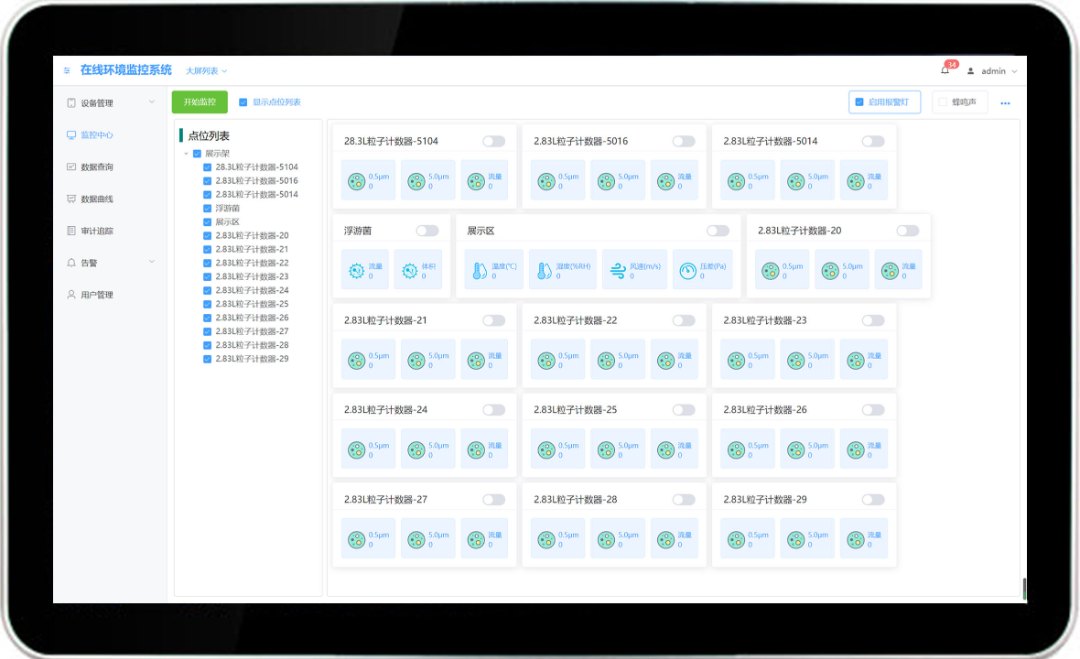

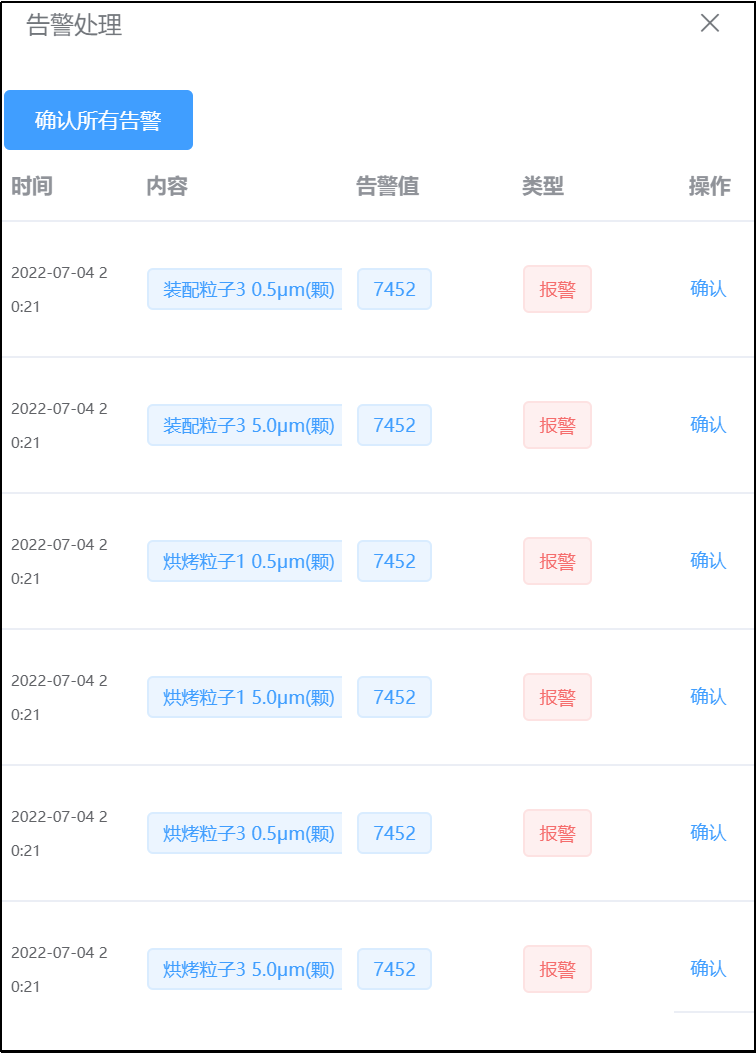

数据监控、报警监控界面
数据存储以及查询
本软件系统支持多种数据库格式，包括Access、SQL Server等，归档过程数据可以保存在这些数据库中。为了方便对数据库检索，将归档数据分为3大类：
1)历史数据，对生产过程中的一些过程参数进行归档存储，且可以以报表、曲线、柱状图等方式检索。
2)报警数据，对生产过程中的一些报警进行归档存储，且可以以报表形式检索、柱状图。
3)日志数据，对生产过程中操作员的操作记录进行归档存储，且可以以报表的形式检索。

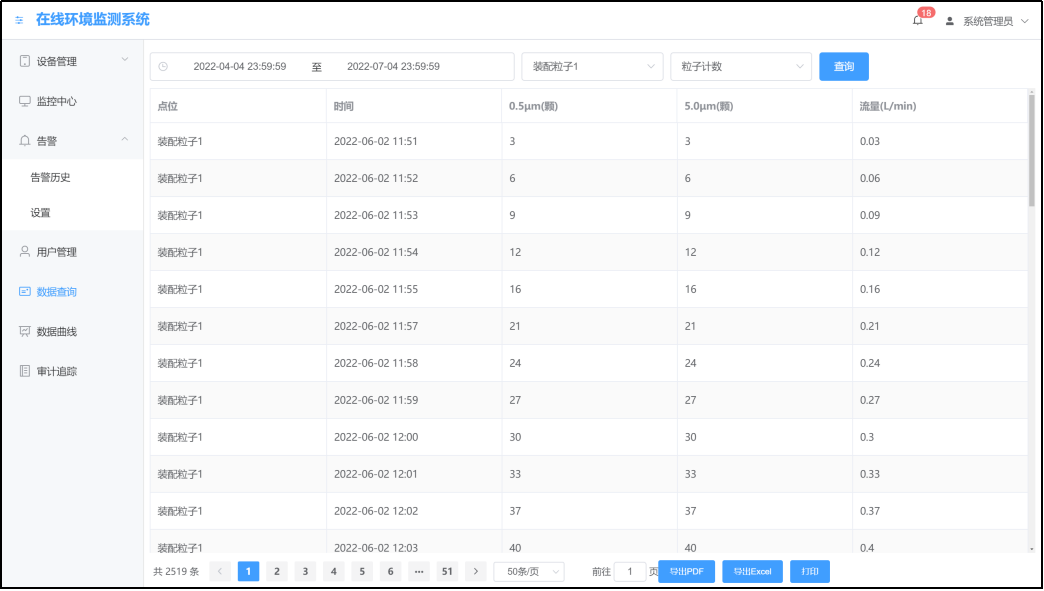

历史数据记录表

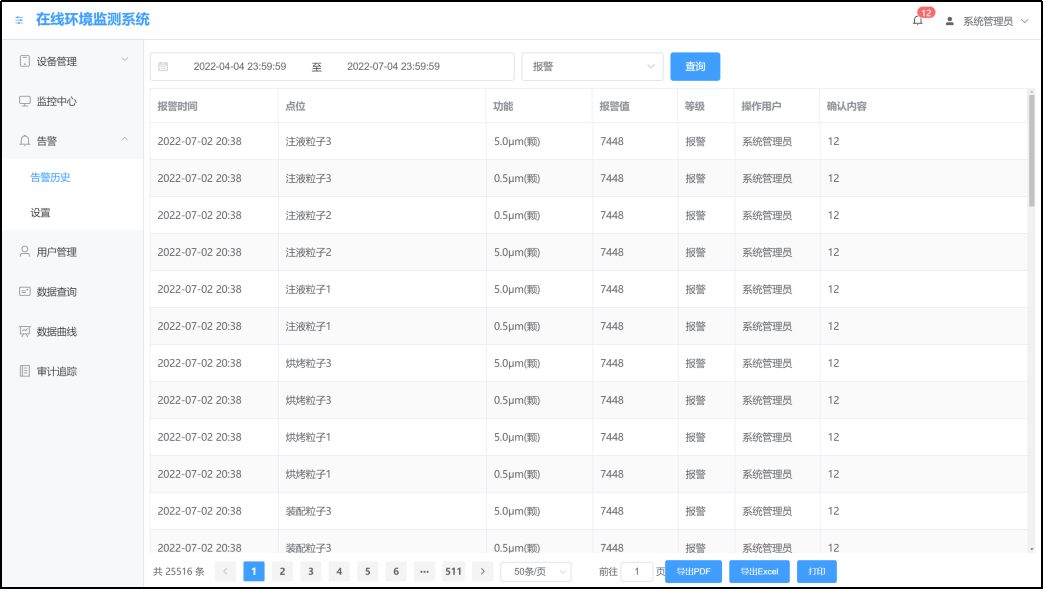

监测系统报警查询界面
曲线分析图
远程登录与控制
该软件采用最新物联网技术方案，实现了Web端登录控制功能，这就意味着用户可以在局域网内任何一台联网设备上进行登录控制，这极大的提高了用户对系统的掌控。另外，得益于严格的权限管理，每个用户在不同设备上登录、操作都能得到控制与记录，这样可以防止误操作与恶意操作事件的发生。
系统终端仪器：
KQET-5016小流量2.83L在线激光尘埃粒子计数器是一款应用于洁净环境的洁净度监控、微粒子计数检测等领域的测试仪器。计数器以光散射原理为理论基础，通过光电传感技术实现对尘埃粒子粒径分布检测及粒子数量的计数。该仪器已广泛应用于洁净室测试、滤料测试、口罩测试等行业。本仪器具有稳定性好、测量精度高、体积小、重量轻、安装方便等特点。
粒径范围 | 0.3um~10.0um |
粒径通道 | 0.5um，5.0um |
粒径分布误差 | ≤±30% |
浓度示值误差 | 0.5μm≤±30%FS |
最大采样浓度 | 35000颗/升 |
重复误差 | ±10%F.S |
自净时间 | ≤10min |
采样流量 | 2.83L±5% |
激光光源 | 长寿命进口半导体激光二极管 |
真空 | 内部真空源 |
电源 | DC24V/1A |
通讯方式 | RS485 @ ModbusRTU |
校准规范 | JJF1190-2008,GB/T6167-2007 |
外壳 | 304不锈钢 |
尺寸 | 宽10*深17.5*高6.8cm |
工作环境 | 温度0~40°C 湿度10%~90%无凝结 |
存储环境 | 温度 -10~50°C 湿度0~90%无凝结 |

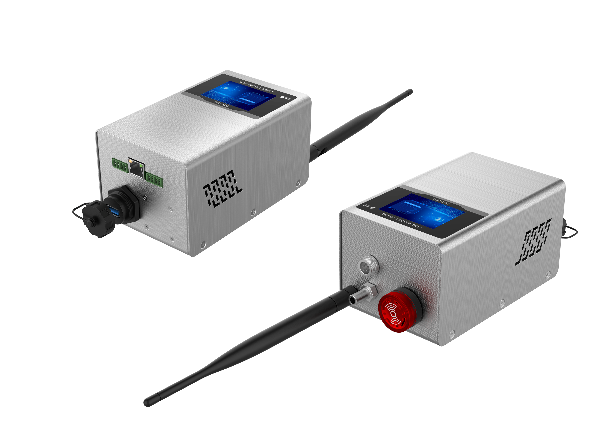

KQET-5018小流量2.83L在线激光尘埃粒子计数器是一款应用于洁净环境的洁净度监控、微粒子计数检测等领域的测试仪器。计数器以光散射原理为理论基础，通过光电传感技术实现对尘埃粒子粒径检测及粒子数量的计数。本仪器具有可视化便于标定、稳定性好、测量精度高、体积小、重量轻、安装方便等特点，广泛应用于制药、电子、半导体、医院手术室、航空航天、精密加工、环保、微生物、食品行业等洁净场景。
粒径范围 | 0.3um~10.0um |
粒径通道 | 0.5um，5.0um |
粒径分布误差 | ≤±30% |
浓度示值误差 | 0.5μm≤±30%FS |
最大采样浓度 | 35000颗/升 |
重复误差 | ±10%F.S |
自净时间 | ≤10min |
采样流量 | 2.83L±5% |
激光光源 | 长寿命进口半导体激光二极管 |
真空 | 内部真空源，寿命＞10000小时 |
显示 | 2.4英寸触摸屏 |
拓展硬件接口 | 1个模拟量接口，1个USB数据导出接口 |
本地存储数据 | 20000条 |
报警 | 声光报警灯，＞85db |
电源 | DC24V/1A |
通讯方式 | RS485 @ ModbusRTU/LoRa无线通讯 |
校准规范 | JJF1190-2008,GB/T6167-2007 |
外壳 | 304不锈钢 |
尺寸 | 宽9.4*深17.8*高8.0cm |
工作环境 | 温度0~40℃ 湿度10%~90%无凝结 |
存储环境 | 温度 -10~50℃ 湿度0~90%无凝结 |

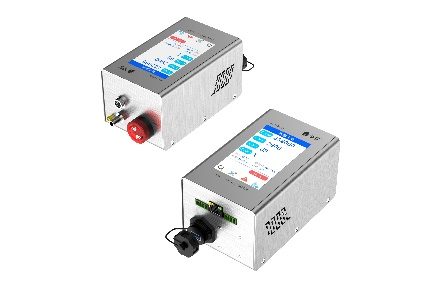

KQET-5018S小流量2.83L在线激光尘埃粒子计数器是一款应用于洁净环境的洁净度监控、微粒子计数检测等领域的测试仪器。计数器以光散射原理为理论基础，通过光电传感技术实现对尘埃粒子粒径检测及粒子数量的计数。本仪器具有可视化便于标定、稳定性好、测量精度高、体积小、重量轻、安装方便等特点，广泛应用于制药、电子、半导体、医院手术室、航空航天、精密加工、环保、微生物、食品行业等洁净场景。
粒径范围 | 0.3um~10.0um |
粒径通道 | 0.5um，5.0um |
粒径分布误差 | ≤±30% |
浓度示值误差 | 0.5μm≤±30%FS |
最大采样浓度 | 35000颗/升，浓度超限保护，并提示仪器自净 |
重复误差 | ±10%F.S |
自净时间 | ≤10min |
采样流量 | 2.83L±5%，实时监控，超限报警 |
采样周期 | 1-9999s可设置 |
连续工作 | 支持24h不间断稳定工作 |
激光光源 | 长寿命日本进口半导体激光二极管 |
真空 | 内部真空源，寿命＞10000小时 |
显示 | 4.3英寸触摸屏 |
电源 | DC24V/1A |
通讯方式 | RS485 @ ModbusRTU/LoRa无线通讯 |
校准规范 | JJF1190-2008,GB/T6167-2007 |
外壳 | 304不锈钢 |
尺寸 | 宽9.4*深17.8*高8.0cm |
工作环境 | 温度0~40°C 湿度10%~90%无凝结 |
存储环境 | 温度 -10~50°C 湿度0~90%无凝结 |

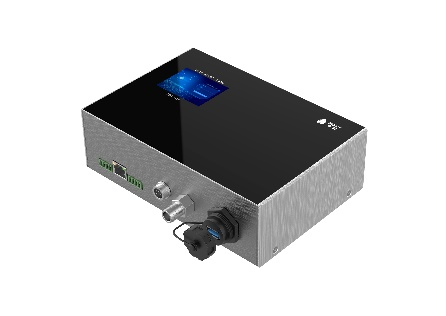

KQET-5104大流量28.3L在线激光尘埃粒子计数器是一款应用于洁净环境的洁净度监控、微粒子计数检测等领域的测试仪器。计数器以光散射原理为理论，通过光电传感技术实现对尘埃粒子粒径检测及粒子数量的计数。相比于小流量计数器，该款仪器采样流量为1CFM(28.3L/min)，采样流量更大，检测更精确，已经成为药厂GMP认证必备仪器。同样，该仪器亦可应用于电子厂、医院手术室、航空航天、精密加工、食品行业等其他洁净场景。本仪器具有测量精度高、体积小、重量轻、安装方便等特点。
粒径范围 | 0.3um~10.0um |
粒径通道 | 0.5um，5.0um |
粒径分布误差 | ≤±30% |
浓度示值误差 | 0.5μm≤±30%FS |
最大采样浓度 | 35000颗/升 |
重复误差 | ±10%F.S |
自净时间 | ≤10min |
采样流量 | 28.3L±5% |
激光光源 | 进口半导体激光二极管 |
真空 | 外部真空源 |
显示 | 2.4英寸触摸屏 |
拓展硬件接口 | 1个模拟量接口，1个USB数据导出接口 |
本地存储数据 | 20000条 |
电源 | DC24V/1A |
通讯方式 | RS485 @ ModbusRTU |
校准规范 | JJF1190-2008,GB/T6167-2007 |
外壳 | 304不锈钢 |
尺寸 | 宽18.8*深13.5*高6.2cm |
工作环境 | 温度0~40℃ 湿度10%~90%无凝结 |
存储环境 | 温度 -10~50℃ 湿度0~90%无凝结 |

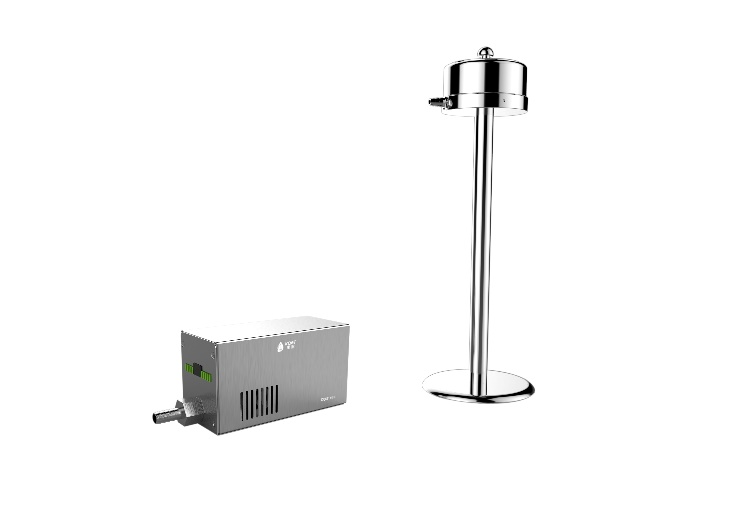

KQET-6014独立泵在线浮游菌采样器是一款应用于在线监控系统上的多孔吸入式采样器。采样器由采样头和独立泵两部分组成。采样头全身采用304不锈钢材质，表面镜面处理，高端大气。采样头采用微孔设计，减少细菌重叠，降低微生物计数错误。采样头托架厚重稳定，避免采样过程中培养皿晃动，导致计数误差。
独立泵机身同样采用304不锈钢材质，符合GMP规范要求。内置长寿命风机，持续工作>10000小时，且震动小，噪音低。同时采用精密的数字流量传感器，实时监控采用流量，通过智能算法，达到流量负反馈自调节功能，保证采样流量的稳定，不受环境干扰，确保采样结果的准确性。
采样流量 | 28.3 L/min | 50L/min±5% | 100L/min±5% |
采样体积 | 1-6000L（可设置） | ||
撞击速率 | 10.8m/s | ||
采样头 | 微孔式，降低减少细菌重叠，降低微生物计数误差 | ||
气泵 | 外置独立泵，震动小，噪音低 | ||
显示 | 外接显示屏，显示数据或调试参数（选配） | ||
电源 | AC220V/50Hz | ||
执行标准 | ISO14698-1/2 GB/T16293-2010 | ||
培养皿 | φ90*15mm标准通用培养皿 | ||
通讯方式 | RS485 @ ModbusRTU协议 | ||
材质 | 采样头：304不锈钢，镜面处理 | ||
尺寸 | 采样头：φ10.8cm*39cm 独立泵：宽18.2cm深24cm高17.4cm | ||
工作环境 | 温度10~40°C 湿度10%~90%无凝结 | ||
存储环境 | 温度 -10~50°C 湿度 90% 无凝结 |
KQET-6104中央集成泵在线浮游菌采样器是一款应用于在线监控系统上的多孔吸入式采样器。采样器有采样头和控制器两部分组成。
采样头全身采用304不锈钢材质，表面镜面处理，高端大气。采样头采用微孔设计，减少细菌重叠，降低微生物计数误差。采样头托架厚重稳定，避免采样过程中培养皿晃动，导致计数误差。
控制器机身同样采用304不锈钢材质，符合GMP规范要求。内部精密数字流量传感器，可实时监控采样流量，控制采样总体积，保证了采样结果的准确性。
采样流量 | 28.3L/min±5% |
采样体积 | 1-6000L（可设置） |
撞击速率 | 10.8m/s |
采样头 | 微孔式，降低减少细菌重叠，降低微生物计数误差 |
气泵 | 外部真空源 |
显示 | 外接显示屏，显示数据或调试参数（选配） |
工作电压 | DC24V/2A |
执行标准 | ISO14698-1/2 GB/T16293-2010 |
培养皿 | φ90*15mm标准通用培养皿 |
通讯方式 | RS485 @ ModbusRTU协议 |
材质 | 采样头：304不锈钢，镜面处理 |
尺寸 | 采样头：φ10.8cm*39cm 控制器：宽7.2cm深16.8cm高9.1cm |
工作环境 | 温度10~40°C 湿度10%~90%无凝结 |
存储环境 | 温度 -10~50°C 湿度 90% 无凝结 |

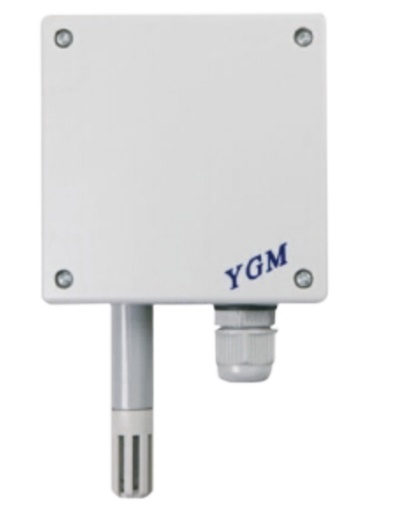

温度测量范围 | -20～80℃、0～+50℃（恒温恒湿机房） |
湿度测量范围 | 0～100%RH |
精度 | 湿度：±0.3℃（25℃时） |
±0.25℃（恒温恒湿机房，25℃时） | |
相对湿度：±3%RH（25℃，11～89%RH） | |
±2.5%RH（恒温恒湿机房，25℃，40～70%RH） | |
信号输出 | 电流输出型：4～20mA（二线制） |
电气负载≤500Ω | |
电压输出型：0～10V（三线制） | |
电气负载≥10KΩ | |
供电电源 | 20～28VDC |
电气连接 | PG9，线缆直径：4～8mm |
传感器尺寸 | 90mm（L）×90mm（W）×43.5mm（H） |
探杆直径 | 14mm |
外壳防护等级 | IP65 |
安装方式 | 墙面安装型 |
工作环境 | -40~50℃ |
存储环境 | 温度 -20~60℃ 湿度0~85% |

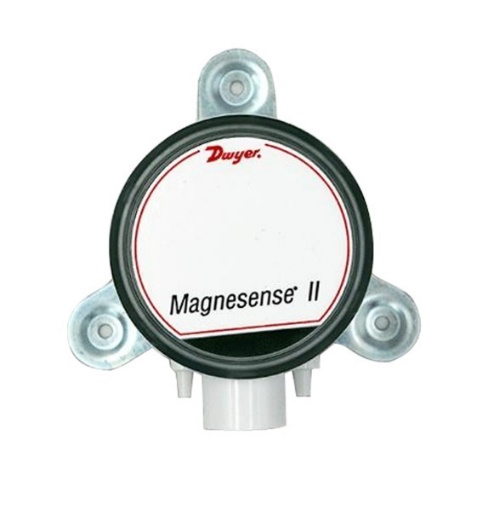

MSX-W10PA型压差传感器采用霍尔效应测量原理，是压差测量领域最新一代的产品。在第二代的微差压传感器基础上增设了现场选择四种量程范围，包括四种正负组合量程。当配有自带数显或使用分体式数显配件时，可以通过线路板上的拨动开关选择英制或公制的工程单位。输出信号可以电流或电压输出，或电流电压同时输出，这样用户可以在现场很方便连接控制装置或进行现场测试，广泛应用于空气压力、压差的测量，其创新的专利磁感技术使该产品具有非常好的长期稳定性。
适用介质 | 空气以及非易燃性气体，兼容性气体 |
稳定性 | ±1%满量程/年 |
温度范围 | 0 to 150°F (-18 to 66℃) |
显示（可选） | 4位LCD |
安装 | 隔膜垂直于地面的方向 |
重量 | 230g |
电流消耗 | 最大40mA |
回路电阻 | 电流输出：最大0~1250Ωmax |
电压输出：最小1KΩ | |
响应时间 | 0.5~15秒可调 |
防护 | NEMA 4X（IP66） |
精度 | 满刻度±1%~±2% |
耐压 | 最大1psi，泄放压力10psi |
供电电源 | 10-35VDC（2 线）；17-36VDC 或隔离的 21.6-33VAC(3 线) |
过程连接 | 3/16″（5毫米） I.D.管；最大9毫米O.D. |
输出信号 | 4-20mA（2 线）；0-5V ，0-10V（3 线） |
零点和量程调整 | 数字按键 |
机构认证 | BTL，CE |
电气连接 | 4~20mA：两线连接的（16~26AWG）可移除接线端排 |
0~5（10）V：三线连接的（16~26AWG）可移除接线端排 | |
电气接入 | 1/2″NPS螺纹 |
风速范围 | 0 -1 m/s，0 -1.5m/s，0 -2m/s |
输出信号 | 0 -10V; -1mA＜IL＜1mA（线性输出，3线制） 4 -20mA; RL＜450Ω（线性输出，3线制） |
精度（20 ℃，45 % RH和1013 hPa 时） | 0.15~1 m/s ± (0.04 m/s) 0.15~1.5 m/s ± (0.05 m/s) 0.15~2 m/s ± (0.06 m/s) |
响应时间 | 1秒或4秒（恒温条件下） |
供电电压 | 24 VDC/VAC ±20% |
电流消耗 | 交流供电 max. 180 mA rms（带显示） 74 mA rms（不带显示） 直流供电 max. 85 mA（带显示） 41 mA（不带显示） |
电磁兼容性 | EN 50081-1 EN 50082-1 EN 50082-2 |
角度依赖性 | < 测量值的 3% （Δα| < 10°时） |
电路连接 | 接线端子最大 1.5 mm² (AWG 16) |
电缆防水接头 | M16x1.5 |
电磁兼容标准 | EN61326-1 EN61326-2-3 工业环境 |
外壳材质 | 聚碳酸酯 UL94V-0（带LCD显示器 UL94HB） |
防护等级 | 外壳 IP65 / NEMA4, 分体探头 IP20 |
温度范围 | 探头工作温度 -25 ~+50 ℃ 电子元件工作温度 -10~+50 ℃ 储存温度 -30 ~+60 ℃ |
湿度范围 | 5~95%RH（不结露） |
储藏温度 | -30~+60℃ |
声光报警器是一种用于重要场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。该装置包含红黄绿三种色光，对应环境参数正常、预警、报警三种状态。
在线监测解决方案可采用分区报警和分级报警同时进行。生产区采用一套报警系统，控制室一套报警系统。其中生产区报警采用位置报警和分级声光报警，报警时可以清楚具体的点位和报警程度。控制室采用分级声光报警。
Ø 分区报警
在各个生产区配有分级报警灯，当该区有尘埃粒子报警时，首先从声光报警灯可以清楚的判定是超标报警和预报警。
在控制室配有声光报警，当报警灯发出声光报警时。通过上位机可以判别具体的报警位置和报警级别。
Ø 分级报警
超标报警：在单位时间段内所取得的数值大于设定的超标报警数值即引发超标报警,在主控室电脑和生产车间报警灯同时进行报警。
预报警:在单位时间段内所取得的数值大于设定的预报警数值后即引发预报警,在主控室电脑和生产车间同时进行报警。
名称 | 规格 |
性能 | 专业3层 带蜂鸣器（声音强度大于85DB） |
尺寸大小 | 直径50mm |
指示灯 | 绿色、黄色、红色三色LED |
电源 | 24VDC |
防护级别 | IP54 |
灯具寿命 | 50000H |
现场操作屏的作用是实时显示现场各个点位的监测值，人员可以清晰的看到现场监控点的数据，实时反映现场的情况，无需跑到远程监控室去查看。同时，用户也可以在显示屏上，实现与上位机电脑同等的功能，包括数据查询、曲线查询、审计追踪，用户管理等。所有现场操作屏上的数据与上位机电脑共用一个数据库服务，确保整改系统运行数据的稳定性，可靠性。
CPU处理器 | RK3288/4核主频 1.6GHz |
内存 | 2GB |
EMMC | 8GB |
尺寸 | 7~43英寸 |
触摸形式 | 电容式 |
视角 | 全视角 |
操作系统 | 安卓5.1/7.1 |
IP防护等级 | 工业级IP65防水防尘 |
工作电压 | DC24V |
工作温度 | -10~60℃ |
工作湿度 | 5~90%RH |
存储温度 | -20~70℃ |
联网方式 | WIFI/以太网 |
本系统还配置了现场显示终端大屏幕，可以将采集到的数据显示在屏幕中，加强了生产过程的管理，让生产人员能够直观的看到现场洁净环境的情况，做到了数据信息目视化，信息传递快捷化，工序过程透明化，据此提高生产组织效率。
当现场产生报警时，除了通过现场报警灯进行报警，工作人员还能第一时间观察现场显示屏，看到报警点位的具体数据，并据此及时的消除报警，保证生产的顺利进行。
同时，现场显示屏本身的数据展示功能，能够让参观人员迅速而全面地了解企业，并留下深刻的良好印象，从而让客户或其他人员认可企业的管理水平。
CPU处理器 | 八核心 |
分辨率 | 4K |
显示屏类型 | LED |
亮度 | 600cd/m^2 |
HDMI接口数量 | 3个 |
视频显示格式 | 2160p |
含边框尺寸 | 124x7.5x74mm |
屏幕尺寸 | 55英寸 |
主机内存 | 8GB |
主机显存 | 1GB |
CPU类型 | Core/酷睿 i5 |
硬盘容量 | 128G |
联网方式 | WIFI/以太网 |
